Engenharia de sinal para a era PCIe 4.0

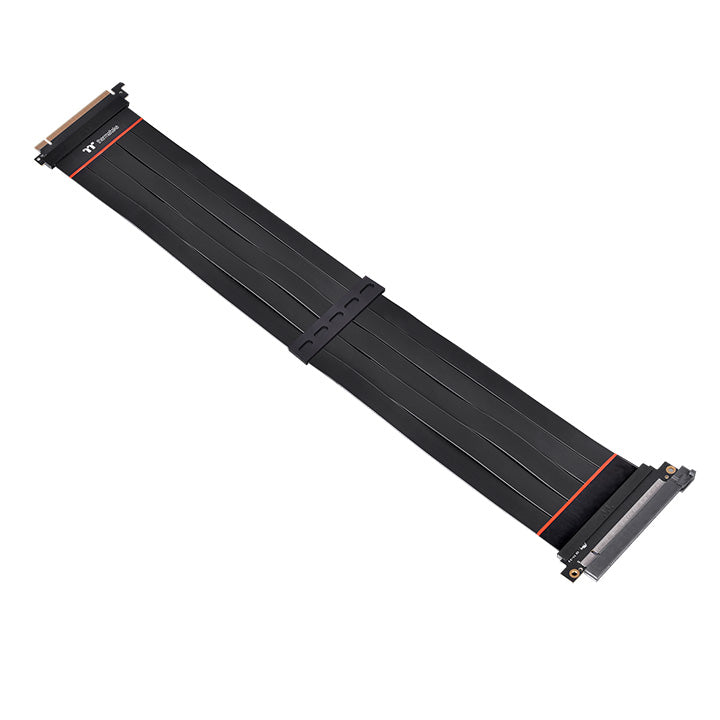

Quando uma placa de vídeo de última geração é instalada afastada do slot PCI Express da placa-mãe, cada centímetro de cabo passa a ser um desafio de engenharia. Perda de inserção, diafonia entre pares, reflexões de impedância e interferência eletromagnética podem degradar o sinal a ponto de a GPU reduzir a velocidade do link, cair de PCIe 4.0 para 3.0 ou 2.0, ou apresentar instabilidade. O TT Premium PCI-E 4.0 Extender 600mm foi construído justamente para eliminar esse comprometimento, oferecendo um caminho elétrico de altíssima velocidade que preserva a integridade do sinal mesmo em um trajeto extra longo de 600 milímetros.

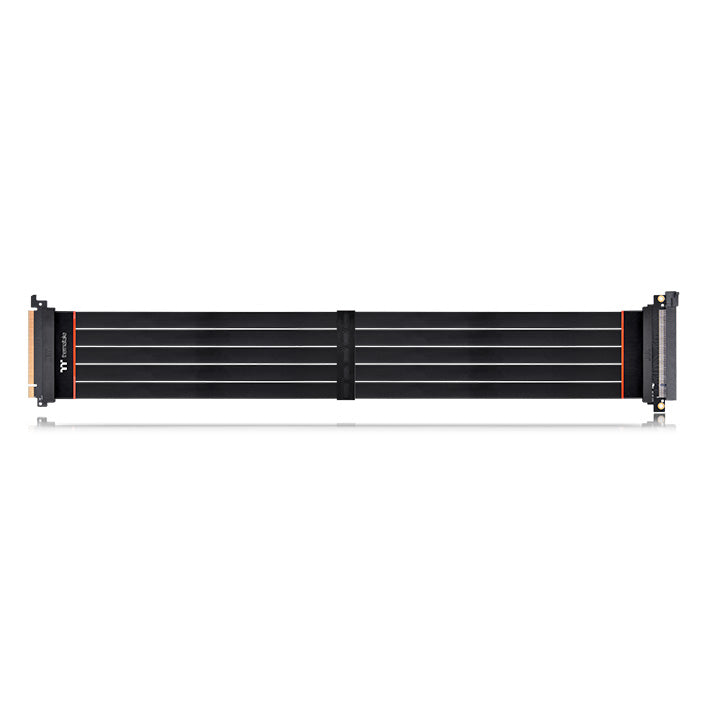

O resultado é um extensor flexível PCI-e 16X capaz de sustentar transmissão de dados gráficos de até 64 Gbps quando considerado o trajeto bidirecional completo do barramento. Essa banda é exatamente a que uma placa de vídeo moderna precisa para conversar com o processador sem gargalos, garantindo que o desempenho da sua GPU seja o mesmo estando ela encaixada diretamente na placa-mãe ou posicionada a 60 centímetros de distância em uma montagem vertical, horizontal ou em uma bancada aberta.

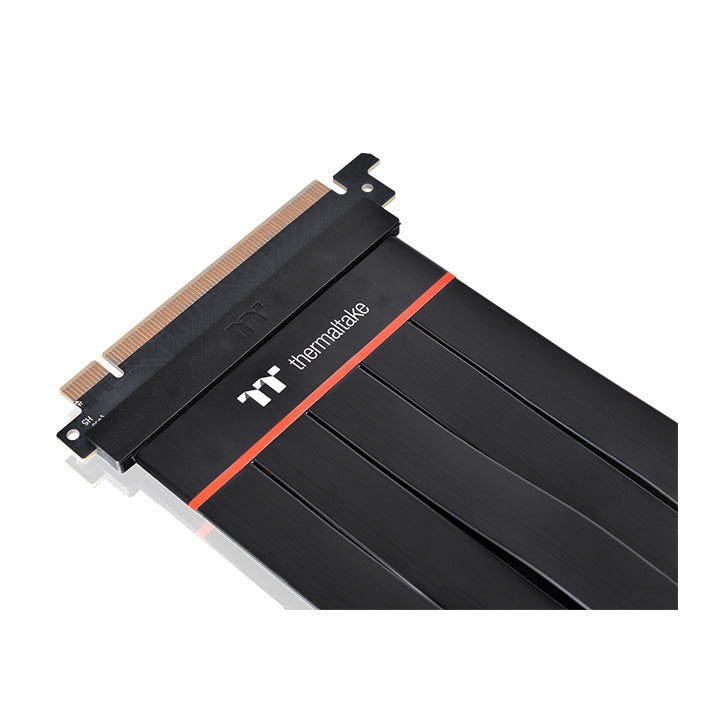

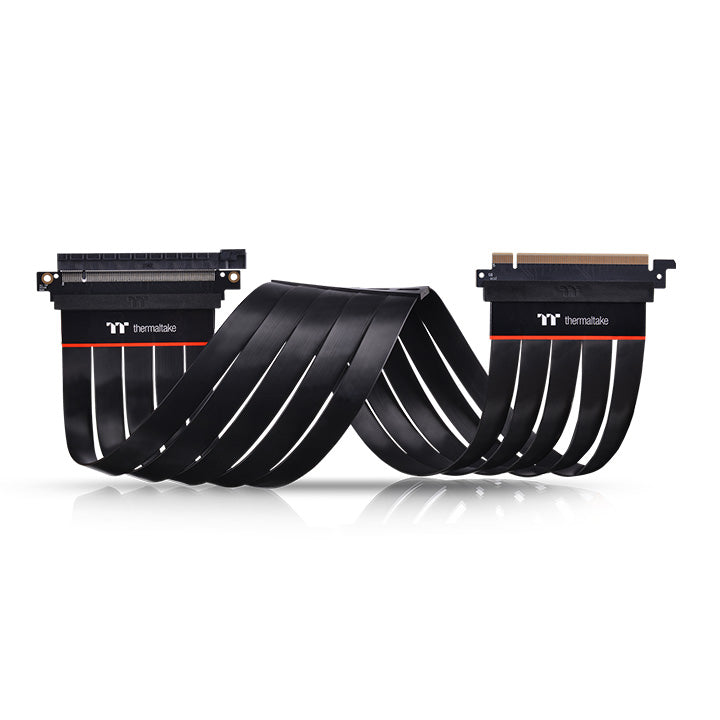

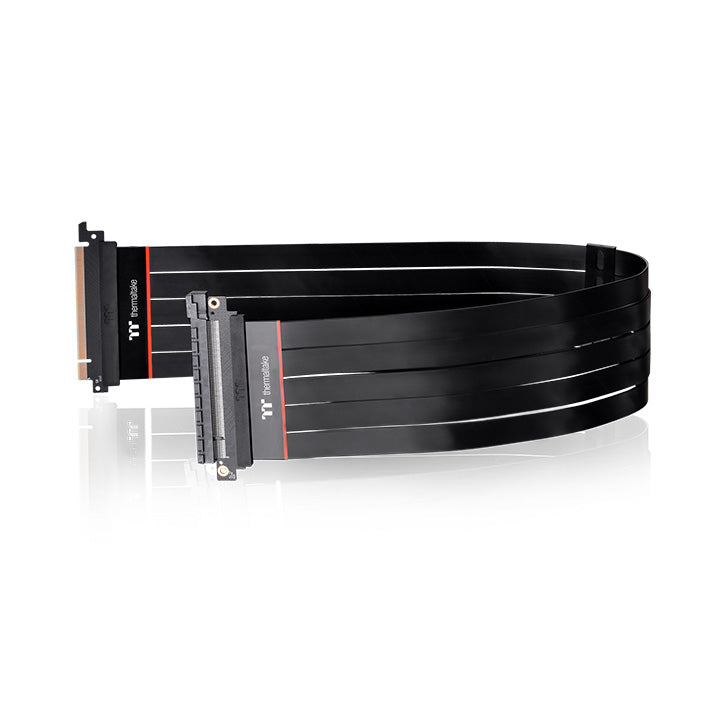

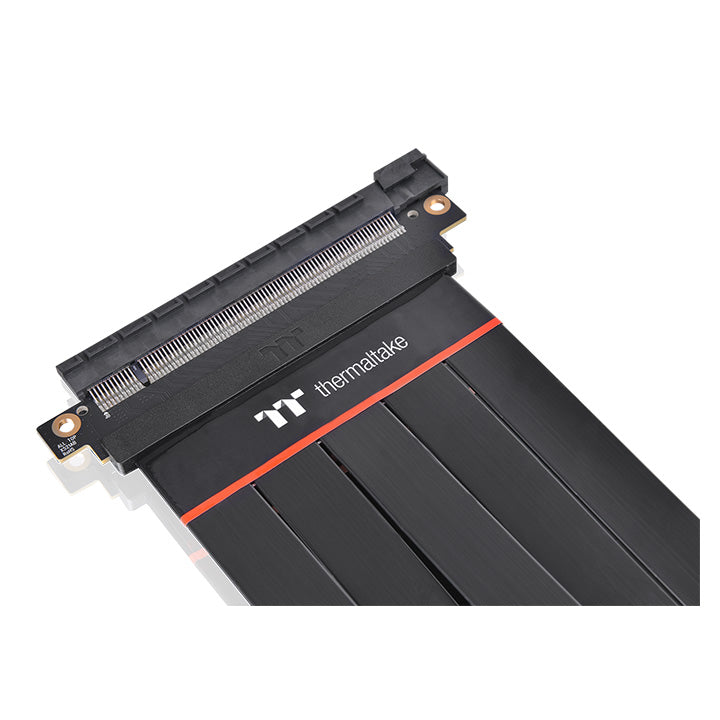

Mais do que um simples cabo, o TT Premium é um componente de precisão. O design foi pensado para ser altamente roteável e dobrável, permitindo curvas suaves ao redor de coolers, reservatórios de water cooling, blocos e estruturas do gabinete sem estressar os condutores internos. A blindagem EMI com polímero condutor envolve o conjunto para conter a radiação eletromagnética, e um protetor de cabo especial reforça os pontos mais sensíveis. Tudo isso com apenas 0,15 kg de peso, mantendo a leveza necessária para não sobrecarregar os conectores.

Por que o TT Premium 600mm é diferente

Entenda o PCI Express e por que o cabo importa

O PCI Express (PCIe) é o barramento serial de alta velocidade que conecta a placa de vídeo ao processador através da placa-mãe. Ele funciona por meio de linhas (lanes), e uma placa de vídeo utiliza tipicamente uma conexão X16, ou seja, dezesseis linhas trabalhando em paralelo. Cada geração do PCIe dobra a taxa de transferência por linha em relação à anterior: o PCIe 2.0 opera a 5 GT/s por linha, o PCIe 3.0 a 8 GT/s e o PCIe 4.0 a 16 GT/s. É essa evolução que sustenta a demanda crescente das placas de vídeo modernas.

Quando você afasta a GPU do slot com um extensor, o sinal precisa viajar por um caminho físico adicional. Nessa jornada, três inimigos aparecem: a perda de inserção, que atenua o sinal ao longo do comprimento; a diafonia, que é a interferência entre pares de condutores próximos; e as reflexões causadas por descontinuidades de impedância nos conectores e no cabeamento. Se qualquer um desses efeitos ultrapassar a margem tolerada pelo padrão, a controladora da GPU reage reduzindo a velocidade do link ou desligando linhas, o que aparece para o usuário como perda de desempenho ou instabilidade.

É exatamente por isso que um extensor de qualidade como o TT Premium PCI-E 4.0 600mm faz diferença. A construção controla a impedância dos condutores, a blindagem EMI com polímero condutor contém a interferência externa e interna, e o roteamento cuidadoso dos pares minimiza a diafonia. O conjunto entrega transmissão de dados gráficos de até 64 Gbps considerando o trajeto bidirecional, banda mais do que suficiente para que a conexão X16 permaneça íntegra em PCIe 4.0. O usuário obtém, na prática, a mesma performance que teria com a placa encaixada diretamente, com a vantagem estética e térmica de poder posicioná-la livremente.

Vale reforçar a retrocompatibilidade: por ser compatível com aplicações PCI Express 2.0, 3.0 e 4.0, o mesmo cabo serve tanto para plataformas atuais quanto para configurações anteriores, protegendo o seu investimento caso você faça upgrade de placa-mãe ou de GPU no futuro. É um componente pensado para durar por várias gerações de montagem.

Como instalar com segurança

1. Desligue e desconecte tudo. Antes de qualquer manipulação, desligue o computador, retire o cabo da tomada e descarregue a energia residual pressionando o botão power por alguns segundos. Trabalhe em uma superfície antiestática sempre que possível.

2. Fixe o suporte riser. Instale o suporte de placa de vídeo vertical ou o suporte da sua bancada no local desejado, garantindo que os furos de fixação estejam alinhados e firmes antes de encaixar a GPU.

3. Conecte o lado macho no slot. Encaixe o conector X16 macho do extensor no slot PCI Express X16 da placa-mãe, pressionando de forma uniforme até ouvir o clique da trava. Confira o alinhamento para não forçar os pinos.

4. Encaixe a GPU no lado fêmea. Insira a placa de vídeo no conector X16 fêmea do extensor, novamente com pressão uniforme e travando o mecanismo de retenção. Parafuse a GPU no suporte para que ela não fique apoiada apenas pelo cabo.

5. Roteie sem dobras agressivas. Acomode o cabo respeitando um raio de curvatura suave. Evite vincos, torções e dobras de 90 graus muito fechadas. Use abraçadeiras leves apenas para guiar, nunca apertando o cabo a ponto de deformá-lo.

6. Ligue e valide o link. Com tudo firme, reconecte a energia, ligue o sistema e verifique em um software de monitoramento se a placa está negociando na geração e no número de linhas esperados (por exemplo X16 4.0). Se o link estiver abaixo do esperado, revise o encaixe e o roteamento.

Ficha técnica completa

O que vem na caixa

Onde este extensor se encaixa

Por que comprar na GK Infostore

Leia antes de instalar

Todo cabo riser possui um raio de curvatura mínimo. Não faça dobras de 90 graus muito fechadas, vincos permanentes ou torções severas no cabo, pois isso pode comprometer a integridade elétrica do sinal PCIe ao longo do tempo.

Sempre desligue o computador e desconecte-o da tomada antes de instalar ou remover o extensor. Encaixe e desencaixe os conectores segurando pela estrutura rígida, nunca puxando pelo cabo flexível.

A taxa de transmissão de dados gráficos de até 64 Gbps refere-se ao trajeto bidirecional do barramento PCI Express X16 e depende da placa de vídeo, da placa-mãe e da geração PCIe negociada pelo sistema. A velocidade efetiva do link é sempre definida pelo componente de menor capacidade da cadeia.

Fixe sempre a placa de vídeo no suporte riser adequado. O extensor conduz o sinal, mas não deve sustentar o peso mecânico da GPU. Imagens meramente ilustrativas; podem existir pequenas variações de tonalidade conforme o monitor.

Para qual projeto o 600mm foi feito

Dúvidas rápidas
